Teknik Penjadwalan Proyek :: PERT

PERT adalah Suatu metode yang bertujuan untuk sebanyak mungkin mengurangi adanya penundaan maupun gangguan dan konflik produksi

Jika akan menggunakan PERT dalam suatu proyek kita membutuhkan 2 informasi : urutan kegiatan dan waktu yang diperlukan untuk menyelesaikannya.

Biasanya urutan kegiatan tersebut digambarkan dalam sebuah diagram jaringan (network diagram) dimana diagram tersebut mempunyai simbol-simbol yang memiliki makna. Simbol-simbol tersebut antara lain :

a. Simbol Kejadian (EVENT)

b. Simbol Activity & Dummy

Pengertian SPA & SPL :

 Untuk saat paling awal (SPA) :

-  Perhitungan kedepan dari kiri ke kanan.
-  Hanya aktifitas yang masuk kedalam lingkaran yang diperhatikan.
-  Hanya nilai terbesar yang digunakan untuk mencari waktu tercepat.

Untuk saat paling lambat(SPL) :

-  Perhitungan kebelakang dari ( kanan ).
-  Hanya aktifitas yang meninggalkan lingkaran kegiatan saja yang diperhatikan.
-  Nilai terkecil yang digunakan untuk mencari waktu terlama.

Berikut soal latiihan untuk membuat gambar diagram jaringan (network diagram) dan mencari SPA, SPL

CAT : yg diberi tanda biru adalah kegiatan dummy

Langkah pertama adalah menentukan urutan urutan yang akan dimasukkan ke dalam diagram jaringan

dengan melihat tabel tersebut

1.    #  Untuk kejadian 1

   SPA untuk kegiatan A, D, H = 0

Setiap aktivitas yang tidak mempunyai predecessor akan dilakukan pertama kali (karna ada 3 aktivitas yaitu : A, D, H maka dijalankan secara paralel/berbarengan)

#1# Untuk kejadian 2

 SPA₂         = SPA₁  + L_A

                = 0 + 2

                = 2

2.   # Untuk kejadian 3

  SPA₃        = SPA₁  + L_D

                = 0 + 8

                = 8

3.   # Untuk kejadian 4

  SPA₄       = SPA₁  + L_H

                = 0 + 4

                = 4

1.    # Untuk kejadian 5

Kegiatan C setelah B dan D

B  ke C    SPA₅        = SPA₂  + L_E

                                = 2 + 3

                                = 5

D  ke   C   SPA₅      = SPA₁  + L_D

                                = 8 + 0

                                = 8

2.    # Untuk kejadian 6

  SPA₆       = SPA₃  + L_E

                = 8 + 2

                = 10

3.    # Untuk kejadian 7

SPA₇         = SPA₃  + L_G

                = 8 + 3

                = 10

SPA₇         = SPA₄  + L_I

                = 4 + 2

                = 6

4.     # Untuk kejadian 8

SPA₈         = SPA₅  + L_C

                = 8 + 12

                = 20

SPA₈         = SPA₆  + L_F

                = 10 + 4

                = 14

SPA₈         = SPA₇  + L_J

                = 11+ 5

                = 16

Mencari SPL ::

SPA/SPL = 50

1.     Untuk kejadian 8

SPL₇               = SPL₈  - L_J

                        = 20 + 5

                        = 15

SPL₆                       = SPL₈  + L_F

                        = 20 - 4

                        = 16

SPL₅                       = SPL₈  + L_C

                        = 20 - 12

                        = 8

2.     Untuk kejadian 4

SPL₄                       = SPL₇  + L_I

                        = 15 - 2

                        = 13

3.     Untuk kejadian 3

SPL₃                       = SPL₇  + L_G

                        = 15 - 3

                        = 12

SPL₃                       = SPL₆  + L_E

                        = 16 - 2

                        = 14

SPL₃                       = SPL₅  + L_D1

                        = 8 - 0

                        = 8

4.     Untuk kejadian 2

SPL₂                       = SPL₅  + L_B

                        = 8 - 3

                        = 5

5.      Untuk kejadian 1

SPL₁                       = SPL₄  + L_H

                        = 13 - 4

                        = 9

SPL₁                       = SPL₃  + L_D

                        = 8 – 8

                        = 0

SPL₁                       = SPL₂  + L_A

                        = 5 - 2

                        = 3

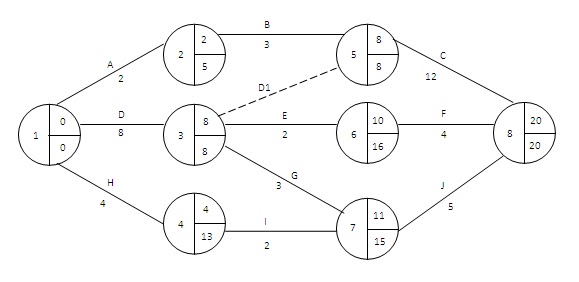

Hasil dari pencarian SPA & SPL dengan digambarkan Diagram Jaringan (Network Diagram)
